業界別活用例太陽電池パネルのジャンクションボックスに、
2液性ポッティング剤を液ダレなく高精度に混合・充填したケース

業界: 電池
液体: 2液硬化型封止剤

現状の課題および要望

太陽電池のジャンクションボックスに、2液性ポッティング剤を混合・充填しているが、既設装置では、

主剤と硬化剤の粘度差が大きく（数1000mPa・s / 数mPa・s）、混合比が10：1程度と吐出量の差も大きいので、
混合精度にバラツキが発生する。塗布量や混合比の調整作業に手間取る。
液ダレがあり、手直しや装置の拭き取り作業などが必要で生産性が上がらない。
ディスペンサーの構造が複雑で、メンテナンス時の分解・組立に手間がかかる。

という課題がある。

解決方法および改善メリット

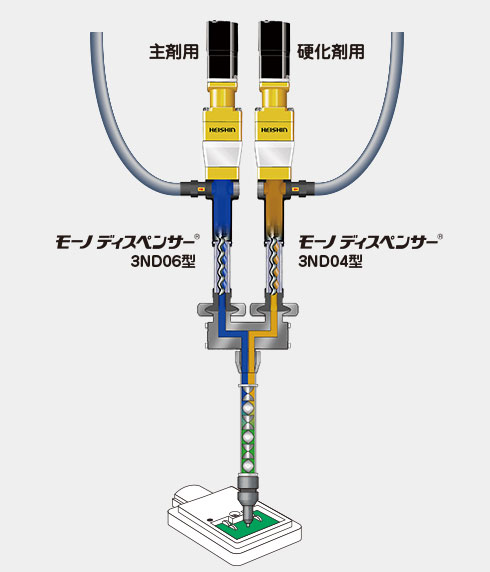

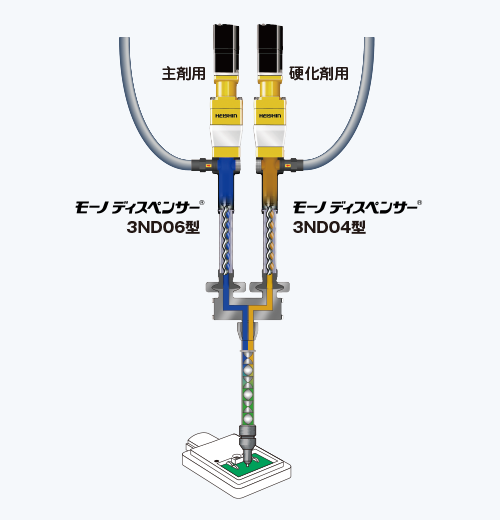

主剤用のモーノディスペンサー3ND06型と硬化剤用の3ND04型に、スタティックミキサーを組み合わせた混合ユニットを採用した。

サーボモーターの回転速度の制御だけで簡単に吐出量・混合比を変更できるので、充填量の調整時間が短縮できた。
主剤と硬化剤の吐出量を高精度に設定でき混合精度が安定した。
液ダレがなく、拭き取り作業が不要になった。
シンプルな構造なので分解・組立が簡単にできる。
