業界別活用例OCRを平ノズルで高精度に
平面塗布したケース
- 業界
- 電機
- 吐出液
- UV樹脂(OCR)
現状の課題および要望
スマートフォンおよびタブレット端末のタッチパネル貼り合わせ工程で、LCDとカバーガラス間の空気層を埋めるOCRをフィッシュボーン方式で線塗布しているが、既設の塗布装置では
- 塗布精度が不安定なため、塗布エリアからOCRがはみ出し、頻繁に手直ししなければならない
- 平ノズルでの平面塗布に切り替えたいが、既設装置では粘度の高いOCRに対応できない
- 他方式の塗布装置も検討したが、リチャージに時間がかかるので採用に踏み切れない
という課題があった。
解決方法および改善メリット

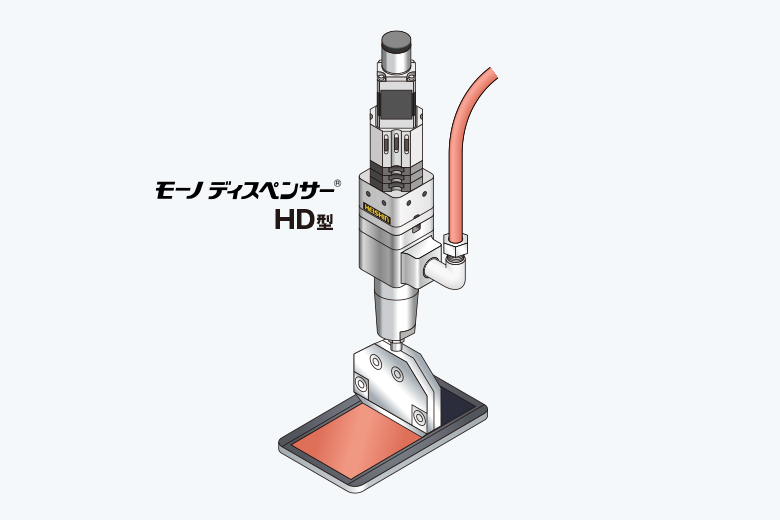

リチャージ不要で連続吐出が可能な一軸偏心ねじポンプ方式のモーノディスペンサー2HD035G30型と平ノズルを採用した。
- 高粘度液でも平ノズルですばやく塗布できるため、タクトタイムを大幅に短縮できた。
- 吐出量がサーボモーターの回転速度に比例するため、回転制御だけで簡単に調整できるようになった。
- 高精度に必要な量だけ塗布できるので、はみ出しによる材料ロスを削減できた。
