業界別活用例2液硬化性のエポキシ接着剤を
安定混合し、
すばやく
高精度塗布したケース
- 業界
- 電機
- 吐出液
- 2液硬化型エポキシ接着剤
現状の課題および要望
現在、電子部品の製造工程において、2液硬化型エポキシ接着剤を混合しながら微少量を塗布しているが、
- 接着剤の粘度が高いため、すばやく吐出ができず、塗布するのに数十秒かかってしまう
- 周辺温度の変化により接着剤の粘度が変化すると、混合不良になったり、塗布量が不安定になり、その都度、吐出量を調整する必要がある
という課題がある。
生産性・品質向上のため、塗布時間を短縮でき、なおかつ安定した微量塗布が可能な装置を導入したい。
解決方法および改善メリット

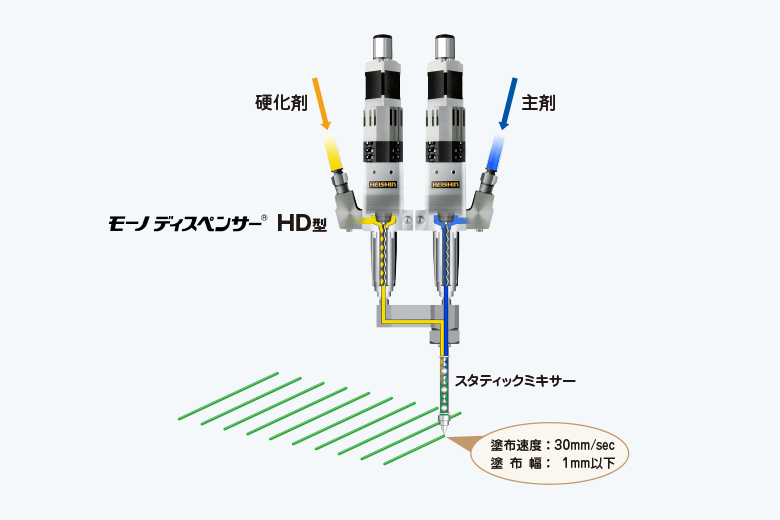

モーノディスペンサー3HD025G30型2台とスタティックミキサーを組み合わせた2液混合ユニットを採用した。
- 高粘度液でもすばやく、精度良く、微少量塗布できるため、塗布時間を半分以下に短縮できた。
- 粘度変化の影響を受けにくいので、周辺温度が変化しても安定した塗布が可能になった。
- 吐出後の瞬時の逆転によって液ダレを防ぐので、拭き取りなどの余分な作業も不要になった。
